Dây cáp mainboard MC9590 (flex cable) - Cáp Kết Nối Nguồn Và Tín Hiệu Cho Máy Kiểm Kho Motorola MC9590
Dây cáp mainboard MC9590 là linh kiện kết nối quan trọng bên trong thiết bị kiểm kho Motorola Symbol MC9590. Sản phẩm có nhiệm vụ truyền nguồn và tín hiệu giữa bo mạch chủ với các thành phần điện tử khác, giúp thiết bị hoạt động ổn định trong môi trường kho vận, logistics, bán lẻ và sản xuất.
Sau thời gian sử dụng dài hoặc do va đập, rơi rớt, dây cáp có thể bị đứt ngầm, oxy hóa hoặc lỏng chân kết nối dẫn đến hiện tượng mất nguồn, khởi động không ổn định hoặc lỗi giao tiếp phần cứng. Việc thay thế dây cáp mới là giải pháp tiết kiệm giúp kéo dài tuổi thọ thiết bị và giảm chi phí đầu tư.
Sản phẩm được sản xuất với vật liệu chất lượng cao, đầu kết nối chính xác, đảm bảo độ tương thích tốt với dòng Motorola Symbol MC9590.

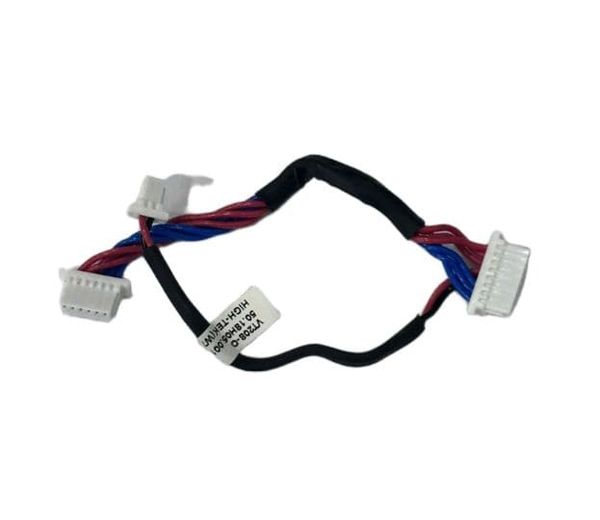

Cấu tạo thực tế của dây:
- 01 đầu connector lớn khoảng 12~14 chân
- 02 đầu connector nhỏ khoảng 6 chân
- Dây nguồn màu đỏ, xanh, đen có tiết diện lớn hơn dây tín hiệu thông thường
- Không phải dạng cáp FPC màn hình
Vị trí lắp đặt
Dây thường nằm ở khu vực:
- Pin ⇄ Board nguồn ⇄ Mainboard
- Mainboard ⇄ Trigger Board (bo tay cầm quét)
- Bên trong thân máy MC9590.
Chức năng chính
- Cấp nguồn từ cụm pin
- Truyền điện áp từ:
- Pin
- Board sạc
- Mainboard
- đến các khối chức năng của máy.
- Truyền điện áp từ:
- Truyền tín hiệu điều khiển
- Ngoài dây nguồn, các dây còn lại dùng để:
- Nhận dạng pin
- Kiểm soát sạc
- Kiểm soát nhiệt độ pin
- Truyền tín hiệu bật/tắt nguồn
- Bảo vệ hệ thống
- Khi dây bị đứt hoặc tiếp xúc kém:
- Máy không lên nguồn
- Máy nhận pin chập chờn
- Máy tự reset
- Không sạc được pin
- Báo lỗi Battery Fault
Dấu hiệu nhận biết đúng dây này bị lỗi
- Cắm pin nhưng máy không khởi động.
- Máy khởi động lúc được lúc không.
- Máy báo mất pin.
- Pin tốt nhưng không sạc.
- Lắc nhẹ máy thì nguồn bị ngắt.
- Đo nguồn pin tại mainboard không có điện áp.
- Quan sát thấy dây bị gãy, đứt hoặc oxy hóa.
- Đầu connector bị cháy hoặc lỏng chân tiếp xúc.
Thông số kỹ thuật
- Tên sản phẩm: Dây cáp Mainboard MC9590
- Sản xuất bởi High-Tek (Taiwan)
- Mã linh kiện nội bộ 50.18.H05.001
- Loại linh kiện: Cable Harness
- Chức năng: Truyền nguồn và tín hiệu
- Tương thích: Motorola Symbol MC9590
- Kiểu đầu nối: Connector nhiều chân
- Màu dây: Đỏ, xanh, đen
- Chất liệu: Dây dẫn chất lượng cao
- Ứng dụng: Thay thế, sửa chữa thiết bị kiểm kho
Hướng dẫn thay thế nhanh
- Bước 1: Tắt nguồn thiết bị và tháo pin.
- Bước 2: Tháo nắp lưng theo hướng dẫn kỹ thuật.
- Bước 3: Xác định vị trí dây cáp kết nối mainboard.
- Bước 4: Nhẹ nhàng tháo các đầu connector khỏi socket.
- Bước 5: Lắp dây cáp mới đúng vị trí và chiều kết nối.
- Bước 6: Kiểm tra độ chắc chắn của các đầu nối.
- Bước 7: Lắp lại thiết bị và kiểm tra hoạt động.
Lưu ý khi thay thế
- Tháo pin trước khi thao tác.
- Không kéo trực tiếp vào dây.
- Cắm đúng chiều các đầu connector.
- Kiểm tra socket trên mainboard trước khi thay thế.
- Nên vệ sinh đầu tiếp xúc bằng cồn IPA chuyên dụng.
Lưu ý khi sử dụng
- Không kéo mạnh vào dây khi tháo lắp.
- Tránh làm cong hoặc gập gãy dây cáp.
- Luôn tháo pin trước khi thao tác.
- Không chạm tay trực tiếp vào chân tiếp xúc của connector.
- Kiểm tra socket trên mainboard trước khi thay thế.
- Nên sử dụng dụng cụ chuyên dụng để tránh hỏng đầu kết nối.
Khôi phục thiết bị kiểm kho MC9590 của bạn về trạng thái hoạt động tối ưu với dây cáp mainboard chất lượng cao! Đặt hàng ngay hôm nay để nhận được sản phẩm chính xác, dễ dàng lắp đặt, bảo hành uy tín. Liên hệ để được tư vấn và hỗ trợ kỹ thuật tận tình!
